壓阻式壓力傳感器有幾種類型?

發布時間:2023-05-11 17:59:36人氣:

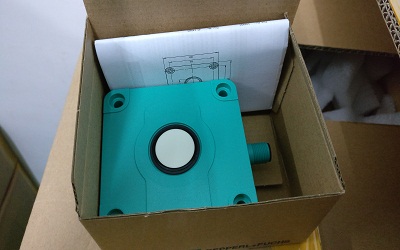

傳感器 (5).jpg


回答1:

應變式傳感器用的是電阻應變片和敏感彈性金屬結構;壓阻式傳感器用的是單晶硅材料;兩種原理簡單的講是這樣的:應變式的原理是,力改變了彈性敏感元件的幾何尺寸,導致應變計被拉長或壓短,從而應變計的阻值發生改變。通過后面儀器可測量出這個阻值變化率,也就是測出應變。然后得出力的大小。壓阻式的原理是,當力作用于硅晶體時,晶體的晶格發生變形,從而使得硅的電阻率發生變化。


回答2:

電阻應變片是一種將被測件上的應變變化轉換成為一種電信號的敏感器件。它是壓阻式應變傳感器的主要組成部分之一。電阻應變片應用最多的是金屬電阻應變片和半導體應變片兩種。金屬電阻應變片又有絲狀應變片和金屬箔狀應變片兩種。

通常是將應變片通過特殊的粘和劑緊密的粘合在產生力學應變基體上,當基體受力發生應力變化時,電阻應變片也一起產生形變,使應變片的阻值發生改變,從而使加在電阻上的電壓發生變化。這種應變片在受力時產生的阻值變化通常較小,一般這種應變片都組成應變電橋,并通過后續的儀表放大器進行放大,再傳輸給處理電路(通常是AD轉換和CPU)顯示或執行機構。

電阻應變片的工作原理金屬電阻應變片的工作原理是吸附在基體材料上應變電阻隨機械形變而產生阻值變化的現象,俗稱為電阻應變效應。

金屬導體的電阻值可用下式表示:式中:p------金屬導體的電阻率(O cm2m)S------導體的截面積(cm2)L-----導體的長度我們以金屬絲應變電阻為例,當金屬絲受外力作用時,其長度和截面積都會發生變化,從上式中可很容易看出,其電阻值即會發生改變,假如金屬絲受外力作用而伸長時,其長度增加,而截面積減少,電阻值便會增大。當金屬絲受外力作用而壓縮時,長度減小而截面增加,電阻值則會減小。

只要測出加在電阻的變化(通常是測量電阻兩端的電壓),即可獲得應變金屬絲的應變壓力。
