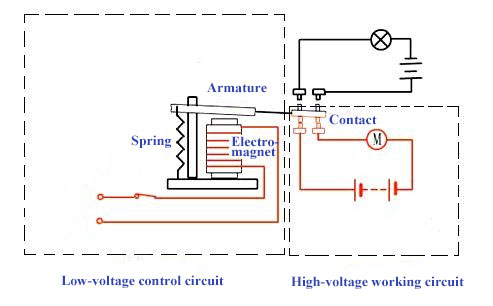

電磁繼電器由電磁鐵、銜鐵、彈簧、動觸頭和靜觸頭組成。通常一個電磁繼電器有兩個電路，低壓控制電路和高壓工作電路。低壓控制電路包括電磁繼電器線圈、低壓電源和開關。高壓工作電路包括高壓電源、電機和電磁繼電器的觸點。

　電磁繼電器的工作原理并不復雜，主要是根據電磁感應原理工作的。接通低壓控制電路中的電源，電流通過電磁鐵的線圈產生磁場。然后銜鐵產生吸力使動觸頭和靜觸頭接觸。至此工作電路通電，電機開始工作。當?shù)蛪嚎刂齐娐窋嚯姇r(shí)，線圈中的電流消失，銜鐵在彈簧的作用下將動觸頭和靜觸頭分開。工作電路斷開，電機停止工作。

　一般來說，電磁繼電器用電磁鐵控制工作電路的開或關狀態。當在線圈兩端施加電壓時，線圈會通有電流并產生電磁效應。電磁鐵克服彈簧的拉力將銜鐵吸引到鐵芯上，從而將銜鐵的動觸頭拉向靜觸頭（常開觸頭，或NO）。斷電時，電磁鐵的吸引力消失，銜鐵在彈簧的拉力下恢復原位，使動觸點從靜觸點（常閉觸點或NC）中釋放出來。拉動和釋放用于控制電路的打開和關閉。

　如何測試電磁繼電器？

　了解了電磁繼電器的工作特性后，學習如何測試電子病歷真的很有幫助，這樣你就可以判斷電磁繼電器是否良好，或者檢查電子病歷是否有問題？

　1.測試線圈電阻

　用萬用表測量繼電器線圈的電阻，判斷線圈是否處于開路狀態。繼電器線圈的電阻與其工作電壓和工作電流密切相關。線圈的工作電壓和工作電流可以根據它的電阻來計算。

　2.測試接觸電阻

　將萬用表調到電阻模式，用它來測量常閉觸點和動觸點的電阻。他們的阻力應該是零。如果電阻不穩定或大于該值，則說明接觸處于接觸不良的狀態。如果常開觸點和活動觸點的電阻出現無窮大，則判斷為觸點粘連。通過這種方式，用戶可以區分哪一個是常閉觸點，哪一個是常開觸點以及繼電器是否完好（尤其是使用過的繼電器）。

　3.測試吸合電壓和吸合電流

　將可調穩壓電源連接到繼電器，并為繼電器輸入一組電壓。此外，將電流表連接到電源電路進行監控。慢慢調高電壓，當聽到繼電器吸合聲音時，記下吸合電壓和電流。為了準確，請嘗試更多次并計算其平均值。

　4.測試釋放電壓和釋放電流

　按上述方法進行測試。當繼電器吸合時，逐漸降低電源電壓。當再次聽到繼電器的釋放聲音時，記下電壓和電流。一般繼電器的釋放電壓為吸合電壓的10-50%。如果釋放電壓過低（低于吸合電壓的1/10）將無法正常工作。會對電路的穩定性和運行的可靠性產生負面影響。
