氣動延時繼電器工作良好，但它們通常非常大且非常昂貴。此外，它們只有兩個功能可用：常開時間關閉（NOTC）和常閉時間打開（NCTO）觸點延遲；以及常開時間打開(NOTO)和常閉時間關閉(NCTC)觸點延遲。

　固態延時繼電器的一個缺點是試圖取代關閉延時氣動裝置。老式氣動單元在停機延時期間不需要保持輸入電壓：當輸入電壓施加到氣動延時單元上時，觸點變化國的電壓被去除，直到空氣通過時觸點仍處于變化狀態從一個房間到另一個房間，從而完成時間延遲并將聯系人更改回正常狀態。

　固態關閉延遲產品在關閉延遲期間需要連續輸入電壓，以便邏輯電路和輸出繼電器都保持通電。否則，當輸入電壓被移除時，繼電器將保持接地狀態。繼電器將立即退出，而不是完成OFF延遲。

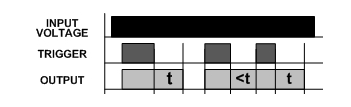

　一、關閉延時繼電器的操作

　施加輸入電壓后，延遲繼電器準備好接受觸發。當應用觸發器時，輸出被激活。移除觸發器后，時間延遲開始。延遲時間后，輸出斷電。在延遲期間，觸發器的任何應用都會重置延遲，并且輸出保持通電。

　為了解決這個問題，制造商提出了一種通常稱為真正的關閉延遲的單位。在這些產品中，邏輯電路和繼電器由板載電源保持通電。這可以是在關閉延遲期間放電以保持邏輯和輸出繼電器通電的電容器。或者它可能是一個閉鎖繼電器，在關閉延遲期間保持鎖存器關閉，然后一個小電容器在關閉延遲期間放電以釋放鎖存器。使用小電池是另一種選擇。

　在所有情況下，我們的想法是讓設備有自己的電源作為關機延遲，而不是像標準關機延遲固態設備那樣使用外部電源。

　二、真正關閉延時繼電器的功能操作

　施加輸入電壓后，輸出通電。當輸入電壓被移除時，時間延遲開始。延遲時間后，輸出斷電。必須施加輸入電壓至少0.1秒，以確保正常運行。延時時間將通過在延遲時間內施加輸入電壓來重置。無需外部觸發。

　還有一個版本叫做延遲開/關延遲。下面是它的工作原理：

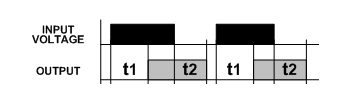

　三、延時繼電器開/關延時功能操作

　施加輸入電壓后，時間延遲(t1)開始。在時間延遲(t1)后輸出通電。當輸入電壓被移除時，輸出在延遲(t2)期間保持通電。在延遲(t2)結束時，輸出斷電。輸入電壓必須施加至少0.1秒以確保正常運行。在延遲(t2)期間，輸入電壓的任何影響都會使輸出保持通電并重置延遲(t2)。不需要外部觸發。

　因此，對于更換舊的氣動延時繼電器或在關閉延遲期間輸入電壓不可用的應用，真正的關閉延遲功能是完美的。
