一般用繼電器來控制電路一定的時間。使用繼電器我們可以延遲電路操作。電路中最常用的繼電器有三種。一個是接通延時繼電器,第二個是斷開繼電器繼電器,第三個是星三角繼電器。所有功能都相同,但延遲操作會有所不同。讓我們?cè)诒疚闹辛私饨油ㄑ舆t和關閉延遲繼電器之間的主要區別。
一、關閉延遲繼電器:
用這個詞本身你可能會知道,那就是關閉延遲=延遲關閉。這意味著,即使您切斷了繼電器的輸入電源,繼電器仍會為退出電路提供觸點。
簡單地說,我們舉個例子……現在假設你有一個關閉延遲繼電器,你在時間盤上設置了25秒的延遲操作?,F(xiàn)在您將輸入電壓提供給繼電器,然后繼電器立即選擇電壓并使觸點切換,這意味著從NO到NC反之亦然。
如果您沒有接觸裝置,則接觸將處于NC狀態,直到繼電器接收到電源?,F(xiàn)在你關掉繼電器的電源。在這里,您可以看到神奇的是繼電器不會重置聯系人,直到您在時間撥號中設置的時間延遲,在我們的例子中為25秒。它們有電容器,即使繼電器斷電也能保持觸點閉合。

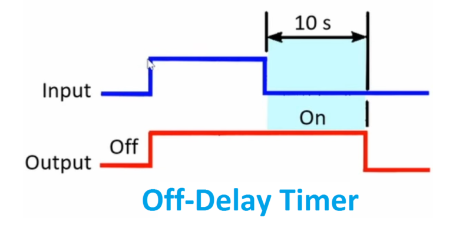

參考圖片,輸入信號停止,但觸點保持閉合。這種繼電器稱為關閉延時繼電器。這種關斷延時器用在電機冷卻系統中,冷卻系統一般是和冷卻電機一起設計的,它們是和主電機一起運行的,為了冷卻電機,在主電機停止后,讓冷卻電機運行一段時間在這些關閉延遲計時器的幫助下計時。
自耦變壓器啟動電路中使用了一些延時繼電器。關閉延遲繼電器比接通延遲繼電器更昂貴。
二、延時繼電器:
在延遲方面,繼電器是電路中使用最多的繼電器。您可能會知道這個詞本身,即開啟延遲=延遲開啟。這意味著繼電器在達到預設時間之前不會給出觸點轉換。

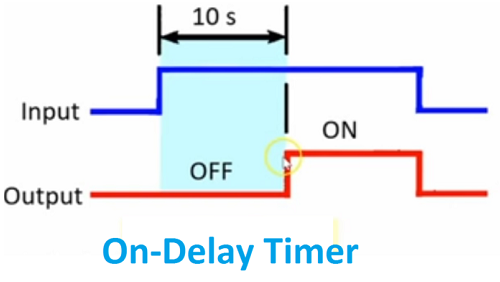

看圖,繼電器線圈有輸入電源,但直到預設時間才輸出。達到預設時間后,繼電器進行觸點切換。此類繼電器稱為接通延遲繼電器。
