碳膜電位器是電位器的分類之一。它由馬蹄形紙橡膠片上的碳膜制成。電位器的變化與中間觸點的位置呈線性、對數和指數關系。有三種類型的碳膜電位計。碳膜電位器分為大型、小型和微型。其中一些與開關結合形成碳膜開關電位器。那你知道電位器的選擇依據和作用嗎？

　碳膜電位器在電路中的主要作用是：用作分壓器，用作壓敏電位器，用作電流控制器。

　一、碳膜電位器在電路中的主要作用：

　(1)用作壓敏電位器：碳膜電位器用作壓敏電位器時，應在兩端接成器件，以便在電位器的行程范圍內得到平滑連續變化的阻值。

　(2)用作分壓器：碳膜電位器是一個連續可調的電位器器。調節電位器的手柄或滑動手柄時，動觸頭在電位器體上滑動。此時，電位器的輸出電壓與電位器的外加電壓和動臂的轉動角度或行程有一定關系，即可得到。

　(3)用作電流控制器：當碳膜電位器用作電流控制器時，選用的電流輸出端子之一必須是滑觸端子。

　二、碳膜電位器的工作原理：

　碳膜電位器和脈沖電位器從外觀上看，和普通電位器一樣是三個引腳，但在內部由兩個長短不一的金屬靜片連接到引腳1和引腳2，靜片連接到引腳3。附有金屬轉子，每周長12或24顆牙齒。脈沖電位器旋轉時，可出現四種狀態：即3腳與1腳接通，3腳與2腳和1腳全連接。3腳與2腳接通，3腳與腳斷開2和引腳1。

　三、碳膜電位器注意事項：

　(1)各種微調電位器可直接安裝在印制電路板上，但應注意相鄰元件的排列，確保電位器調整方便，不影響相鄰元件。

　(2)碳膜電位器在安裝時一定要牢固可靠，擰緊的螺母要用足夠的力矩?cái)Q緊到位，防止在長期使用中因松動、位移而與其他元件發生碰撞。電路故障。

　(3)電流流過高阻碳膜電位器時產生的壓降不得超過電位器允許的最大工作電壓。

　(4)為防止碳膜電位器的觸點和導電層變質或燒毀，小阻值電位器的工作電流不應超過觸點允許的最大電流。

　(5)由于電位器的某些零件是由聚碳酸酯等合成樹脂制成的，因此不要使用氨、胺類、堿溶液和芳烴、酮類、鹵代烴等高濃度的化學品。延長電位器的使用壽命。

　四、碳膜電位器的優缺點：

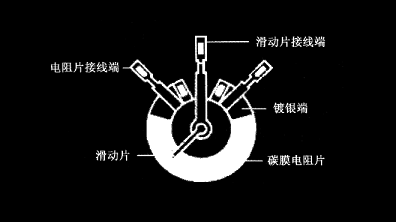

　碳膜電位器的電位器體是由研磨炭黑、石墨、石英等材料涂敷在基板表面制成的。工藝簡單，是目前應用最廣泛的電位器。

　(1)碳膜電位器的優點：分辨率高、耐磨性好、壽命長。

　(2)碳膜電位器的缺點：電流噪聲大，非線性度大，耐濕性和阻值穩定性差。
