多種電阻器形狀的電位器符號有哪些,電阻電位器的原理圖接線法?

發布時間:2023-06-05 17:49:48人氣:

 電位器也稱為電位計,可能有多種形狀,并在日常生活中用于許多應用,例如控制收音機的音量。電位器是一種手動可調的三端可變電阻器。


 1、電位器符號


 在電路圖中,電位計由以下兩個符號之一表示:


 2、電位器如何工作?

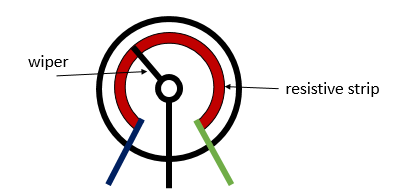

 電位器有3個引腳。兩個端子(藍色和綠色)連接到一個電阻元件,第三個端子(黑色)連接到一個可調雨刮器。


 電位器可以用作變阻器(可變電阻器)或分壓器。


 3、變阻器

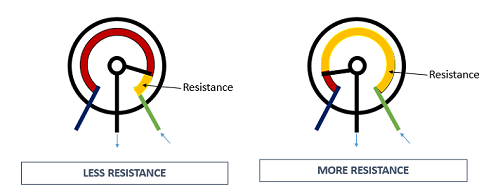

 要將電位器用作變阻器,只需使用兩個引腳:一個外部引腳和一個中心引腳。滑動器的位置決定了電位器對電路施加的電阻大小,如圖所示:


 如果有一個10kΩ的電位器,那就意味著可變電阻的阻值最大為10kΩ,最小為0Ω。這意味著通過改變游標位置,您可以獲得0Ω和10kΩ之間的值。


 4、分壓器

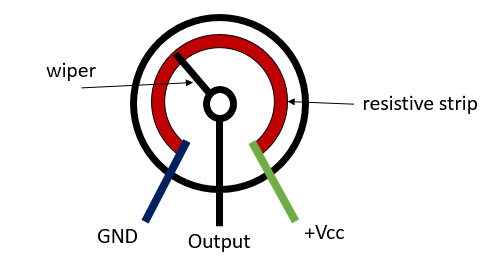

 電位器可用作分壓器。要將電位計用作分壓器,需連接所有三個引腳。其中一個外部引腳連接到GND,另一個連接到Vcc,中間引腳是電壓輸出。


 當電位器用作分壓器時,游標位置決定輸出電壓。當你以這種方式連接電位器時,你有以下電路:


 基本上,分壓器用于將大電壓變?yōu)樾‰妷骸?梢允褂脧臍W姆定律獲得的以下等式計算輸出電壓:
