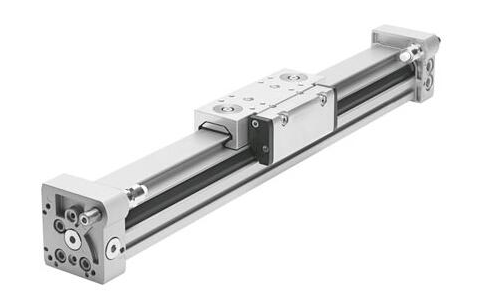

FESTO無桿氣缸工作原理是指利用活塞直接或間接方式連接外界執行平臺，并使其跟隨活塞實現往復運動的氣缸，分為磁偶式無桿氣缸和機械接觸式無桿氣缸。磁偶式無桿氣缸和機械式無桿氣缸的共同特點就是沒有活塞桿這個部件，都是通過氣缸內部的活塞通氣移動。

　　徑、氣缸的移動速度、控制元件電磁閥（或氣控閥）的質量、精度，以及氣缸移動時的負載，密切相關。并相差較大。其重要的兩項性能指標是停止精度和停止時長（停止后能保持的時間）。

　　FESTO無桿氣缸在氣動系統中作執行元件。可用于汽車、地鐵及數控機床的開閉門，機械手坐標的移動定位，無心磨床的零件傳送、組合機床進給裝置以及自動線送料、布匹紙張切割和靜電噴漆等等。

　　FESTO無桿氣缸和普通氣缸的的工作原理一樣,只是外部連接、密封形式不同。

　　氣缸兩邊都是空心的,活塞桿內的永磁鐵帶動活塞桿外的另一個磁體(運動部件),它對清潔度要求蠻高的,磁耦無桿氣缸經常要拆下來用汽油清洗,這與它的工作環境有關。

　　FESTO無桿氣缸里有活塞，而沒有活塞桿的，活塞裝置在導軌里，外部負載給活塞相連，動作靠進氣。

　　磁耦式的運動是利用空心活塞桿內的永磁鐵帶動活塞桿外的另一個磁鐵運動來實現的，因其在速度快，負載高時內外磁環易脫開，故使用沒那么廣泛，其負載質量的大小需查找其質量與速度的特性曲線。故機械式用的比較多。活塞通過磁力帶動缸體外部的移動體做同步移動。

　　FESTO活塞無桿氣缸的工作原理：在活塞上安裝一組高強磁性的磁環，磁力線通過薄壁缸筒與套在外面的另一組磁環作用，由于兩組磁環磁性相反，具有很強的吸力。當活塞在缸筒內被氣壓推動時，則在磁力作用下，帶動缸筒外的磁環套一起移動。氣缸活塞的推力必須與磁環的吸力相適應。

　　FESTO磁耦無桿氣缸的工作原理：在活塞上安裝一組高強磁性的磁環，磁力線通過薄壁缸筒與外面滑塊里面的另一組磁環作用，由于兩組磁環磁性相反，因此具有很強的相互吸力。當活塞在缸筒內被氣壓推動時，活塞運動，活塞運動的同時，外部滑塊內的磁環被活塞上的磁環磁力線影響，做同步移動。氣缸活塞的推力必須與內外磁環的吸力相適應，當使用氣壓過高或負載過重，導致活塞推力過大，磁環相互之間的吸引力無法保持的時候，內外磁環會脫開，氣缸工作出現不正常，專業術語稱為脫靶。
