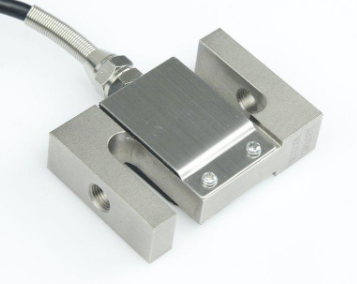

S型稱重傳感器是傳感器中最常見的傳感器。它主要用于測量固體之間的張力和壓力。通常也稱為張力壓力傳感器。因為它的形狀像S形,所以也習慣性地稱呼它。S型稱重傳感器,該傳感器由合金鋼材料制成,橡膠密封保護處理,易于安裝,使用方便,適用于電子稱重系統,例如起重機秤,配料秤和機器秤。
S型傳感器的優點和應用領域
S型傳感器實際上是平行梁結構的變形,因此它不僅精確,而且易于使用。它用于很多場合,例如料斗秤,地磅修改。稱重傳感器的類型很多,包括柱型,橋型,輪輻型等。沒有傳感器有其優點和缺點,也就是說,沒有傳感器具有其最合適的使用位置。在工業控制和檢查領域,由于它們的高動態響應頻率,現在已經有很多用途,例如我們的LFS-01,LFS-02,LFS-10,LF605A,B,C等。它們中的大多數用于動態監視,例如紐扣手感測試,簧片張力測試,彈簧張力抗性,壓力測試和其他場合。同時,它還經常用于靜態測試,例如:小型測功機,壓裝,壓裝等等效設備。
S型傳感器的安裝和使用方法
S型張力傳感器,用于各種稱重和力的測量場合,我們使用的最常用的張力傳感器是電阻應變是一款堅固,耐用且可靠的傳感器產品。其外觀可分為直角型張力傳感器和圓角型張力壓力傳感器。張力傳感器基于以下原理:彈性體(彈性元件,敏感梁)在外力的作用下產生彈性變形,因此粘貼在其表面上的電阻應變儀(轉換元件)也會變形。電阻應變計變形后,其電阻值將發生變化(增大或減?。?,然后電阻變化將被相應的測量電路轉換為電信號(電壓或電流),從而完成對電阻值的轉換過程。外力轉化為電信號。
傳感器的安裝和使用對測量的數值精度起決定性作用。在安裝和使用張力傳感器時應注意的事項,以及如何安裝和使用張力傳感器以達到所需的精度,以下共同介紹:
1.確定通過在其說明中選擇張力傳感器的范圍,可以使用所使用的傳感器的額定負載。盡管張力傳感器本身具有一定的過載能力,但在安裝和使用過程中應盡可能避免。這個情況。有時,短期過載可能會導致傳感器永久損壞。
2.張力傳感器應小心操作,尤其是對于以鋁合金材料為彈性體的小容量傳感器。振動引起的任何沖擊或跌落都可能導致較大的輸出誤差。
3.在安裝之前,請按照說明進行接線。常用接線方法:紅色是電源的正極,連接到EXC,黑色線是電源的負極,連接到EXC-,綠色線是信號的正極,連接到SIG在上側,白線是信號的負信號,連接到SIG-,藍線是反饋的正反饋,連接到SEN,黃線是反饋的負反饋,連接到SEN-,每個制造商出廠時,電線的顏色可能會有所不同,請單擊手冊中的
4.傳感器接線,外殼,保護蓋和導線連接器均已密封,無法在以下位置打開將要。請勿自行延長電纜,因為傳感器電纜已在出廠時根據輸出電阻值進行了調整。加長或縮短會影響傳感器的輸出電阻。為了影響整個傳感器的精度,如果確實需要加長,則應在接頭處進行焊接,并添加防潮密封劑,并重新調整電阻以達到出廠默認輸出反抗。
5.傳感器的電纜應遠離強電源線或有脈沖波的地方,以減少傳感器從現場干擾源輸出的信號,減少誤差并提高準確性。
6.在高精度應用中,應在預熱30分鐘后使用張力傳感器和儀器。
7.備用時,應將張力傳感器存放在干燥,通風,無腐蝕的氣體室內。
