熱電偶傳感器的工作原理及原理圖

發布時間:2023-05-11 17:48:57人氣:

熱電偶傳感器

  熱電偶傳感器可以定義為一種溫度傳感器,用于以EMF或電流的形式測量一個特定點的溫度。該傳感器包括兩條不同的金屬線,它們?cè)谝粋€(gè)結點處連接在一起??梢栽谠摻Y(jié)處測量溫度,并且金屬線的溫度變化會激發電壓。



  設備中產生的EMF量非常?。ê练虼吮仨毨梅浅C舾械脑O(shè)備來計算電路中產生的電動勢。用于計算電動勢的常用設備是電壓平衡電位計和普通檢流計。從這兩者中,可以物理地或機械地使用平衡電位計。



  一、熱電偶傳感器的工作原理



  該熱電偶原理主要取決于三種效應,即塞貝克,珀?duì)柼蜏丈?/p>



  1.見貝克效應

  這種影響發生在兩種不同的金屬之間。當熱量提供給任何一根金屬線時,電子流就會從熱金屬線流向冷金屬線。因此,直流電會刺激電路。



  2.珀?duì)柼?yīng)

  該珀?duì)柼?yīng)與塞貝克效應相反。該效果表明,通過在兩個不同導體之間施加電勢變化,可以在兩個不同導體之間形成溫度差。



  3.湯普森效應

  這種效應表明,由于兩種不同的金屬固定在一起,并且如果它們形成兩個接頭,則電壓會由于溫度梯度而感應出導體的總長度。這是一個物理詞,顯示了確切位置處溫度的速率和方向的變化。



  二、熱電偶傳感器的構造



  該設備的結構如下所示。它包括兩條不同的金屬線,并在連接端連接在一起。交界處被認為是測量的終點。結的末端分為三種類型,即不接地,接地和裸露的結。


  1.不接地的結

  在這種類型的連接中,導體與保護蓋完全分開。該路口的應用主要包括高壓應用工程。使用此功能的主要好處是可以減少雜散磁場的影響。



  2.接地結

  在這種類型的連接中,金屬線以及保護蓋都連接在一起。此功能用于測量酸性環境中的溫度,并提供抗噪聲的功能。



  3.裸結

  裸露的結適用于需要快速響應的區域。這種類型的結用于測量氣體溫度。用于制造溫度傳感器的金屬基本上取決于溫度的計算范圍。



  通常,熱電偶設計有兩條不同的金屬線,即鐵和康銅,通過在稱為熱結的一個結處進行連接來構成檢測元件。它由兩個結點組成,一個結點通過電壓表或變送器連接,其中冷結點和第二結點在一個稱為熱結點的過程中相關聯。



  三、熱電偶傳感器的工作原理圖



  熱電偶的電路如下圖所示。該電路由兩種不同的金屬組成。這些金屬以建立兩個結的方式連接在一起。金屬通過焊接結合到結。

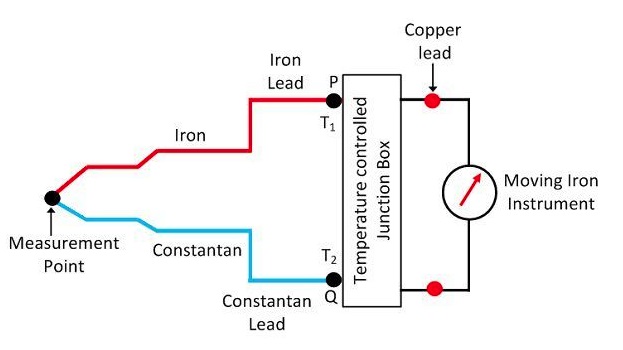

  熱電偶傳感器工作原理圖

  令P和Q為熱電偶的兩個結點。T 1和T 2是結點的溫度。由于結點的溫度互不相同,因此在電路中會產生EMF。



  如果結點處的溫度相等,則在電路中會產生相等且相反的EMF,零電流流過該電路。如果結點的溫度變得不相等,則電路中會產生電勢差。電路中感應出的EMF的大小取決于用于制造熱電偶的材料的類型。流經電路的總電流通過測量設備進行測量。



  熱電偶電路中的感應電動勢由以下公式給出:熱電偶方程其中Δθ熱電偶結與參考熱電偶結之間的溫差。a,b常數



  四、熱電偶傳感器輸出的測量



  從熱電偶獲得的輸出EMF可以通過以下方法進行測量。



  1.萬用表這是一種測量熱電偶輸出EMF的簡單方法。萬用表連接到熱電偶的冷端。萬用表指針的偏轉量等于流過萬用表的電流。

  2.電位器也可以借助直流電位器來測量熱電偶的輸出。

  3.帶輸出設備的放大器從熱電偶獲得的輸出通過放大器進行放大,然后饋入記錄或指示儀表。



  五、熱電偶傳感器的優缺點:



  (1)熱電偶的優點

  1.熱電偶比其他溫度測量設備便宜。

  2.熱電偶具有快速的響應時間。

  3.溫度范圍廣。



  (2)熱電偶的缺點

  1.熱電偶精度低。

  2.熱電偶的重新校準很困難。
