簡單的接近傳感器電路和程序電路圖應用方式

發布時間:2023-05-11 17:49:04人氣:

  在日常生活中,我們習慣于使用各種類型的傳感器(如紅外傳感器、溫度傳感器、壓力傳感器、無源紅外傳感器等)來實現不同類型的傳感器電路。我們經常觀察到基于PIR傳感器電路的自動開門系統、基于LDR傳感器電路的自動路燈系統、基于壓電傳感器電路的發電系統、基于紅外傳感器電路的交通信號系統、基于超聲波傳感器電路的障礙物檢測系統等。



  這里,在本文中,讓我們討論一下簡單的接近傳感器電路和工作原理。然而,在詳細討論接近傳感器之前,我們必須首先知道接近傳感器的實際含義是什么?



  接近傳感器



  無需任何物理接觸即可檢測周圍物體存在的傳感器稱為接近傳感器。這可以通過使用電磁場或電磁輻射束來實現,當周圍存在任何物體時,磁場或返回信號將發生變化。由接近傳感器檢測到的物體稱為目標。


  因此,如果我們討論不同類型的目標,如塑料目標、金屬目標等,我們需要不同類型的接近傳感器,如電容式接近傳感器或光電接近傳感器、電感式接近傳感器、磁性接近傳感器、,等。接近傳感器可檢測到物體的范圍稱為標稱范圍。與其他傳感器不同,接近傳感器可以持續很長時間,并且具有非常高的可靠性,因?yàn)閭鞲衅骱蛡鞲袑ο笾g沒有機械部件,也沒有物理接觸。

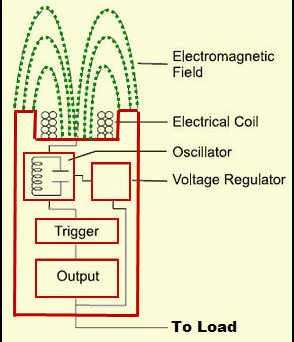

  接近傳感器電路圖


  讓我們討論在許多應用中最常用的感應式接近傳感器電路。接近傳感器電路圖如上圖所示。它由不同的模塊組成,如振蕩器模塊、感應線圈、電源、電壓調節器等。



  接近傳感器的工作原理



  感應式接近傳感器電路用于檢測金屬物體。除金屬外,電路檢測不到任何東西。上面的接近傳感器電路圖表示通過供電產生的線圈產生的磁場。只要檢測到任何金屬物體(當金屬物體進入磁場時)干擾磁場,就會產生渦流在目標中循環。



  因此,傳感器上會產生負載,從而降低電磁場的振幅。如果金屬物體(如本文前面所述,稱為目標)向接近傳感器移動,渦流將相應增加。因此,振蕩器上的負載將增加,從而降低場振幅。接近傳感器電路中的觸發塊用于監測振蕩器的振幅,并且觸發電路在特定電平(預定電平)下打開或關閉傳感器(正常狀態)。如果金屬物體或目標遠離接近傳感器,振蕩器的振幅將增加。

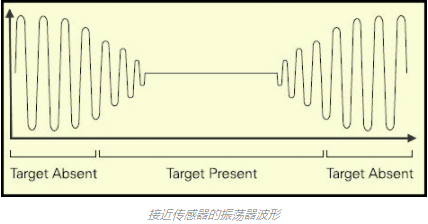

  上圖顯示了目標存在和不存在時感應式接近傳感器振蕩器的波形。



  接近傳感器電路工作電壓



  如今,感應式接近傳感器具有不同的工作電壓。這些感應式接近傳感器可用于AC、DC和AC/DC模式(通用模式)。接近傳感器電路的工作范圍為10V至320v DC和20V至265V AC。

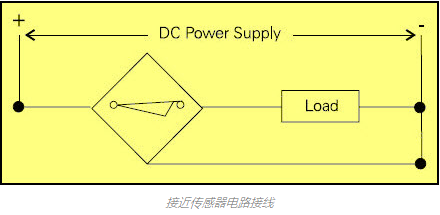

  接近傳感器電路接線



  接近傳感器電路接線如下圖所示。根據無目標的晶體管情況,接近傳感器輸出被視為NC(常閉)或no(常開)。


  當目標不存在時,如果PNP輸出低或關閉,我們可以認為該設備為常開。類似地,如果PNP輸出高或在目標不存在時打開,我們可以將設備視為正常關閉。

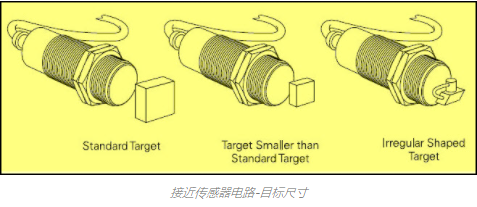

  接近傳感器電路-目標尺寸



  由軟鋼制成的1 mm厚平坦光滑表面可視為標準目標。有各種等級的鋼可供選擇。低碳鋼由碳和鐵組成(含量高)。帶有屏蔽傳感器的標準目標的邊緣將等于傳感表面的直徑。帶有非屏蔽傳感器的目標側面等于兩者中的較大者,即傳感表面的直徑或額定工作范圍的三倍。


  即使目標尺寸大于標準目標,傳感范圍也不會改變。但是,如果目標尺寸小于標準目標或不規則,則傳感距離將減小。因此,我們可以說,如果目標的大小與目標的大小一樣小,則必須將目標移動到靠近待檢測傳感表面的位置。



  接近傳感器電路應用



  接近傳感器電路可用于不同的應用。接近傳感器電路的一些應用如下所述:

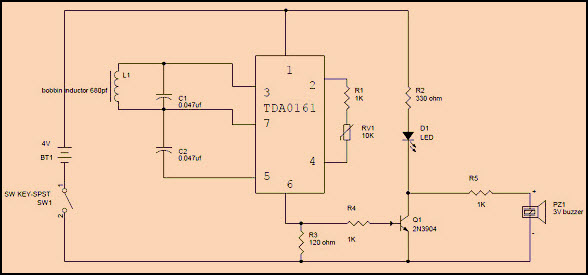

  利用接近傳感器、蜂鳴器和LC電路(電感和電容并聯)可以設計一個簡單的金屬探測器。其連接方式如上圖所示。當檢測到金屬物體或目標時,電路將使LED燈亮起,蜂鳴器鳴響。



  這些接近傳感器電路通常用于我們?nèi)粘I钪惺褂玫氖謾C(jī)(智能手機或觸摸屏手機)。如果您將傳感器靠近耳朵,或讓其投射陰影或觸摸,手機的顯示燈將關閉,以便在通話過程中避免觸摸手機屏幕(避免屏幕與面部或手指接觸)(根據需要)。觸控開關可通過接近傳感器電路實現,可用于金屬探測器機器人項目的設計。


  以上就是關于接近傳感器電路的簡單內容介紹,更多接近傳感器詳情,可以在線咨詢博揚智能客服,或者撥打網頁最下方的聯系電話,我們將竭誠為您服務。博揚智能15年合作銷售德國倍加福接近開關和日本藤倉氣缸等國際自動化品牌產品,在新能源和醫療設備等機械制造行業積累了豐富的應用經驗。
