輸電線路保護是電力系統工程中的一個重要問題，因為85-87%的電力系統故障發生在輸電線路上。傳輸線路中的故障等大干擾是一個問題，需要盡快斷開連接以恢復暫態穩定性。故障電流和電壓信號用于對輸電網絡中的故障進行定位、檢測和分類。繼電器檢測到異常信號，然后斷路器將不健康的傳輸線與健康系統的其余部分?jǐn)嚅_。本文將介紹的是無需額外接線的電路故障檢測流程：
從過程變量的記錄到控制系統中的評估，可能會發生許多錯誤，這些錯誤會導致意外的過程狀態。這些可能導致工廠停工或質量問題，甚至對人和環境造成危害。除了設備本身的故障外，隔離器還會監控隔離器、現場設備和控制系統之間的連接線是否存在斷路或短路，具體取決于設備型號。在這篇博文中，您可以了解倍加福的隔離屏障如何在無需額外布線的情況下檢測信號電路中的線路故障。
那么，如果現場設備與隔離器的接線中斷或意外短路，會發生什么情況？當檢查電路的功能時，在很多情況下我們會發現現場設備和控制器工作正常，但是控制器無法識別正確的I/O信息。原因往往是現場接線有故障。通過工廠中的測量設備進行適當?shù)墓收蠙z測和分析通常非常昂貴，并且可能會導致應用程序出現功能問題。問題是只有在系統出現故障時才檢測到線路故障，然后必須快速響應緊急情況。工廠中的手動故障排除因此會造成不必要的停機時間。
倍加福使用隔離屏障進行線路故障檢測：
帶有集成線路故障檢測功能的倍加福隔離式安全柵為該問題提供了理想的解決方案。故障監控不僅可以通過用于危險區域的本質安全屏障實現，而且還可以通過相應的非防爆設備實現。
所述隔離器監視器的電流電平。超過上限被解釋為短路。如果水平低于較低的閾值，則存在鉛斷裂。該錯誤消息是通過紅色錯誤消息的模塊上，并作為一個LED輸出集體錯誤消息的電源模塊。所述KFD2-EB2電源模塊被連接到通過UPR-03電源導軌模塊，并且表明它正在監視模塊組中的故障：然后該誤差可以被分配到經由模塊上的LED的信號電路-無需額外接線。
供電模塊KFD2-EB2顯示通過它供電的模塊的所有錯誤消息。除了設備錯誤之外，ERRLED也會指示線路故障。
型號代碼中帶有.LB的倍加福型號有一個附加輸出：故障信號輸出在正常狀態下有效，在故障狀態下斷開（閉路電流原理）。

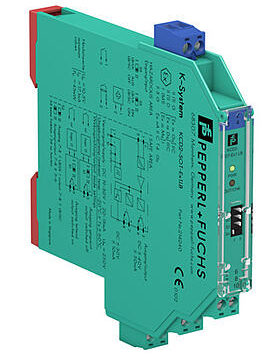

該放大器KCD2-SOT-Ex1.LB開關具有兩個獨立的輸出，例如用于用作分離器。但是，第二個輸出也可以用作錯誤消息輸出。使用前面板上的開關，可以選擇第二個輸出作為錯誤消息輸出，并且可以打開或關閉線路故障檢測。線路故障通過OUT/CHKLED指示。
