一、隔膜壓力表是什么?
隔膜壓力表優選用于低壓范圍。通過圓形波紋隔膜元件的大工作表面,可以可靠地測量小壓力范圍。隔膜壓力表被認為是過程工業的專家。當波登管壓力表達到其性能極限時,它們就會發揮作用。隔膜壓力表的優點之一是測量低壓。它適用于所有氣體和液體介質,以及粘性介質和懸浮固體。當力作用在薄薄拉伸的隔膜上時,它會導致隔膜的中心偏轉,偏轉最大。
二、隔膜壓力表的作用:
·用于過載增加的測量點
·充滿液體的外殼適用于高動態壓力負載和振動
·適用于氣體、液體和腐蝕性介質,也適用于腐蝕性環境
·開放式連接法蘭選項也適用于污染和粘性介質
三、隔膜壓力表的行業應用:
1.化工 2.石化 3.發電廠 4.礦業 5.在岸/離岸 6.環??萍?7.機械制造 8.工廠建設

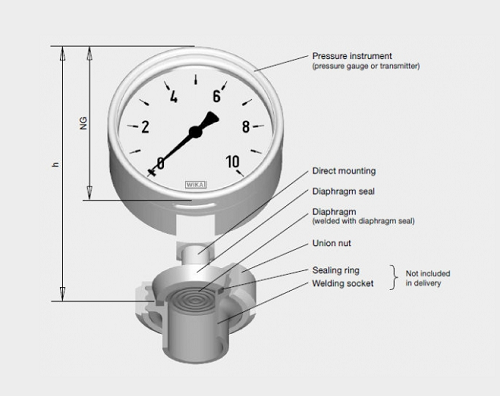

隔膜壓力表適用于表壓、絕壓和差壓。它們的核心,隔膜元件,是一個圓形的波紋隔膜,夾在或焊接在兩個法蘭之間。該元件通常由彈性鋼制成,例如不銹鋼或鉻鎳鐵合金。在壓力加載時,壓力元件的偏轉與入射壓力成正比,通過連桿傳遞給運動。可用的隔膜行程短至大約一毫米,可提供高重復性。但是,該特性與隔膜材料的質量和公差的相應標準有關。
除了材料本身,材料強度、波形和直徑?jīng)Q定了隔膜的計量特性,從而決定了適當測量范圍內測量結果的質量。隔膜元件基本上具有波紋輪廓。光滑的金屬膜片在負載下會發生塑性變形,因此無法進行精確的壓力測量。
四、隔膜壓力表優點:
?。?)出色的負載性能
?。?)線性度
?。?)適用于測量絕壓、差壓
?。?)體積小,價格實惠
?。?)可用于粘性、漿液測量。
五、隔膜壓力表缺點:
(1)抗震、抗沖擊性不好
?。?)維修困難
(3)降低測量壓力
