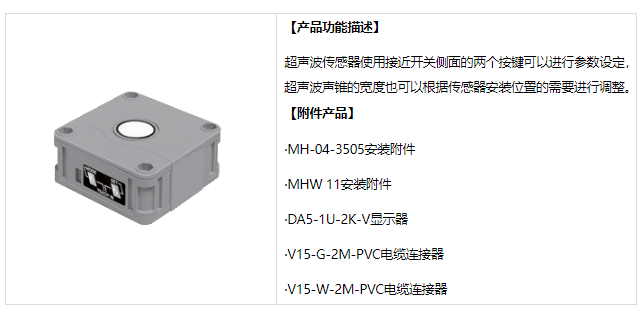

超聲波傳感器UB2000-F42-I-V15（漫反射型和反射板型超聲波傳感器）

產品·特點

——超聲波傳感器產品特性——

產品·參數規格

——超聲波傳感器產品規格——

    通用規格——

    感應范圍：60...2000mm

    調整范圍：90...2000mm

    死區：0...60mm

    標準目標板：100mmx100mm

    換能器頻率：大約175kHz

    響應延遲：大約150ms

    指示燈/操作方法——

    綠色LED：綠色常亮：通電

    黃色LED：常亮：物體在評估范圍內

    閃爍：程序功能

    紅色LED：正常運行：“故障”

    程序功能：未檢測到物體

    電氣技術規格——

    工作電壓：10...30VDC，紋波10%SS

    空載電流：≤50mA

  超聲波傳感器同步問題：

  為避免相互干擾，接近開關帶有一個同步連接端。如果不使用同步功能，接近開關根據內部周期工作。多個接近開關的同步功能可以通過以下方法實現。

  外部同步:

  接近開關可以通過外部提供方波信號實現同步。同步輸入端的一個同步脈沖啟動一個測量周期，脈沖寬度必須大于100us，測量周期開始于脈沖信號的下降沿。當同步輸入端輸入低電平的持續時間>1s或不接時，接近開關將進入標準工作模式。同步輸入端輸入高電平將使接近開關停止工作。

  使用外部同步時的兩種工作模式:

  -多個接近開關用同一個同步信號控制，接近開關同步工作

  -同步脈沖循環地加在每個接近開關上，接近開關工作在多重模式

  自同步:

  最多可將5個帶有自同步選項的接近開關的同步端連接在一起。上電后接近開關將工作在多重模式下，響應延時將隨同步工作的傳感器數目的增加而增加。當接近開關進入學習模式時，不能使用同步功能（使用同步功能時，也不能進入學習模式）。要設定開關點時，接近開關必須工作在非同步模式下。

  注意：如果不需要使用同步功能，同步輸入端應該接地（0V），也可選用V1連接器（4針）。
