電位器是使用最廣泛的電子元件之一，在音頻電路、電機速度控制、儀器等方面都有應用。它主要作為電路中的分壓器或可變電阻器接線。但是還有很多其他方法可以完成電位計接線。
如何將電位器連接到電壓控制箱？
1、連接通用電位器

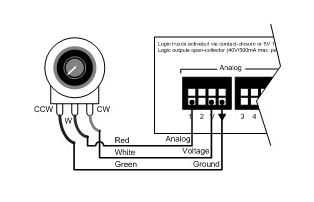

將電位器連接到電壓控制箱可能會有點混亂，因?yàn)樗腥齻€觸點。接線不正確可能會導致電位器反向工作或根本不工作。從旋鈕一側看電位器，接觸點指向您，您將在左側看到Low或CCW（逆時針）端子，在中間看到W（滑動端）端子，在中間看到High或CW（順時針）端子在右側。如下圖所示，將CCW端子接地，W端子連接模擬輸入，CW端子連接V端子。
電壓控制盒上的模擬輸入支持最大電阻值在5kΩ和50kΩ之間的線性錐度電位器。電壓控制箱的模擬輸入可以校準到與其連接的電位器的電阻范圍。
2、為RP-L1或RP-L2接線
雙功放RP-L1和RP-L2是帶有25KΩ線性錐度電位器的墻面板，用于音量控制。RP-L1只有一個電位器，而RP-L2有兩個。這些電位器出廠時已預先接線，帶有尾纖以便于安裝。這些辮子的顏色編碼綠色表示低或CCW（逆時針）端子，紅色表示W(wǎng)（抽頭）端子，白色表示高或CW（順時針）端子。將CCW（綠色）線連接到地，W（紅色）線連接到模擬輸入，CW（白色）線連接到V端子，如下圖所示。
