PT100溫度傳感器工作原理圖及電壓輸入變化

發布時間:2023-05-11 17:48:53人氣:

溫度傳感器


  PT100溫度傳感器工作原理:放大電路采用LM358集成運算放大器。為了防止由高單級放大引起的非線性誤差,放大電路采用兩級放大。如下圖所示,前一級約為10倍,后一級約為3倍。


  溫度從0到100度變化。當溫度升高時,Pt100的電阻變大,輸入到放大電路的差分信號變大,并且放大電路的輸出電壓Av相應地上升。R2,R3,R4和Pt100構成傳感器測量橋。為了保證電橋輸出電壓信號的穩定性,通過TL431將電橋的輸入電壓穩定在2.5V。

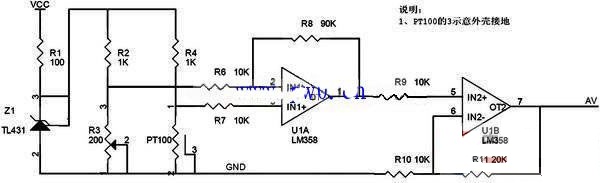

pt100溫度傳感器電路原理圖

  從電橋獲得的差分信號由兩級運算放大器放大,然后輸入到單片機。電橋的一個橋臂采用可調電阻R3,輸入到運算放大器的差分電壓信號的大小可以通過調整R3來調整,R3通常用于調整零點。


  注意:盡管電橋部分已由TL431穩定,但整個模塊的電壓VCC必須穩定,否則當VCC波動時,運算放大器LM358的工作電壓會波動,而輸出電壓Av則會波動,最終導致A/D轉換結果波動,測量結果上下跳動。


  pt100溫度傳感器,可以在-200度至650度的范圍內工作。其實是400攝氏度,過高的溫度會影響壽命。在工作溫度范圍內,如果什么也沒發生,則PT100的正常使用壽命應為20年,以確保準確的測量。


  PT100溫度傳感器測量范圍


  恒流恒壓方式:


  在傳統儀器中,通常采用這種方法。在構造了恒定電流或恒定電壓方法之后,使用歐姆定律來計算Pt100的電阻,然后查詢索引表以獲取溫度。此方法是最簡單,最通用的。


  通用傳感器接口UTI方法:


  盡管傳統方法很簡單,但是它有很多缺點。使用通用傳感器接口芯片,只需一個對溫度不敏感的參考電阻。將Pt100連接至UTI電路,即可通過MCU獲取Pt100與參考電阻的比值,以獲取電阻和溫度。此方法非常適合基于微處理器(MCU)的系統。所有UTI信息僅通過與MCU兼容的信號輸出,從而大大減少了離散模塊之間的外部接線和耦合器。
